一體化遙測磁致伸縮水位計
- 產品型號: BRL700
- 產品描述
一體化遙測水位計、GPRS無線水位計、磁致伸縮水位計、一體化遙測磁致伸縮水位計是一款基于物聯網技術平臺和遙測技術，集成信息采集、存儲、傳輸、供電一體化設計。它采用磁致伸縮原理及最新微控制器和電源管理模...
一、產品概述
BRL700型一體化遙測磁致伸縮水位計是我公司專門針對水利行及灌區渠量測水工作需要而研制的設備，它采用磁致伸縮式原理，雙重防雷型低功耗電路設計，可精確的連續測量水位。具有測量精度高、安裝方便、免維護和標定，主要用于農業灌溉渠道、小河流水位、斷面水位、城市防洪、明渠流量等領域的水位測量。它具有安裝方便、無需動力電源、建設運行成本低、防盜性好等特性。
一體化遙測水位計、GPRS無線水位計、磁致伸縮水位計、一體化遙測磁致伸縮水位計是一款基于物聯網技術平臺和遙測技術，集成信息采集、存儲、傳輸、供電一體化設計。它采用磁致伸縮原理及最新微控制器和電源管理模塊，全新的設計理念，實現了對水位數據的連續自動監測，同時通過GPRS/GSM網絡傳輸數據按照預先設定的時間間隔自動上報至信息管理中心，不需要外接電源，自帶鋰電池長時間有效供電，可以很好的解決末級渠道野外無電、無管理房的條件實現實時計量的難題。
二、工作原理

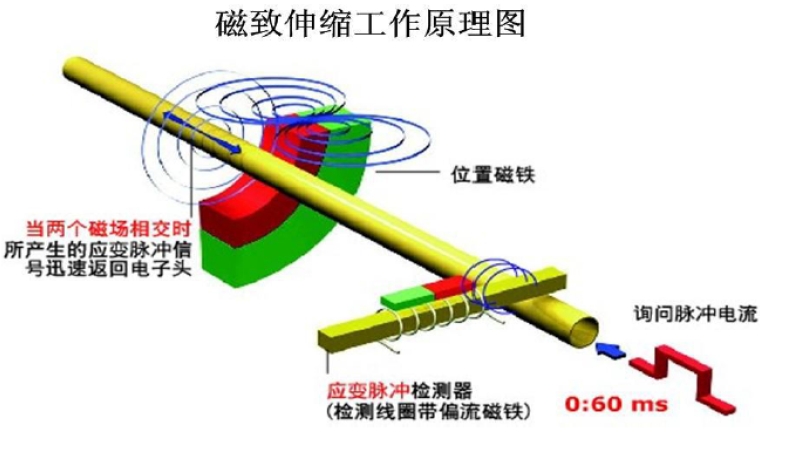

BRL700一體化遙測磁致伸縮水位計數據采集傳感器采用磁致伸縮傳感器。磁致伸縮傳感器工作時，傳感器的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在磁致伸縮傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組永久磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以精確地計算出浮子的實際位置，最終計算出水位值。然后根據水位值計算出流量值。
三、結構組成
BRL70型一體化遙測磁致伸縮水位計由磁致伸縮傳感器、殼體、護筒、主控制模塊、顯示模塊、通訊模塊和天線構成。護筒的作用主要是對磁致伸縮傳感器進行保護，主控制模塊控制磁致伸縮傳感器采集數據，將采集到的數據進行運算處理，將處理后的數據進行本地存儲，形成采樣記錄，同時，通過內置無線發送模塊將數據上報到控制中心。

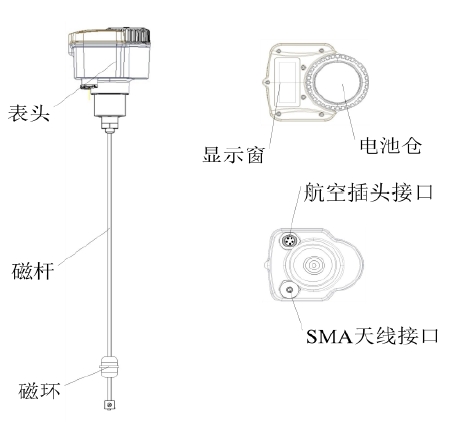

遙測磁致伸縮水位計結構如下圖：
四、功能特點
1、具有可靠性、密封性好、強度高，適合野外無人環境應用。
2、選用GPRS通訊方式時，使用費用低，而其費用主要是GPRS流量；
3、特低功耗，自帶鋰電池可滿足長時間工作需求；
4、科學的數字濾波方式及校驗功能，是測量值穩定、真實、可靠；
5、可嵌入各種堰槽類型的流量計算參數：巴歇爾槽、無喉道量水槽、U型槽、梯形量水槽等；
6、穩定高效的傳輸方式：可采用GPRS方式與短信方式進行行數據傳輸；
7、短信預警：如果水位異常，會自動報警給相關人員和控制中心，使其有時間采取相應措施；
8、供電方式可選：鋰電池獨立供電、太陽能充電或直流供電可選；
9、內置實時時鐘，可以準確記錄采樣時刻的時間；
10、數據掉電保護：可對采樣數據進行長久保存。所有參數即使掉電也能安全保留；
11、實現遠程不定時查詢渠道配水情況，具備定時上報、應答上報和疑似故障水位自動上報；
12、具備數據補錄功能，設備數據因為SIM卡欠費或者其他因素不能正常上報，恢復正常后可以通過上位機選擇補錄數據的范圍進行數據補錄；
五、技術指標
1、水位測量范圍：0～3000mm
2、測量精度：±1mm，分辨率：1mm
3、供電電源：內置鋰電池，也可采用太陽能供電
4、輸出形式： GPRS無線傳輸或RS485
5、 采樣及存儲間隔：1分鐘~24小時可設定
6、工作環境：-20~70℃
7、盲區： 50MM
8、安裝螺紋：M20*1.5外螺紋，
9、引線連接方式：航空插頭、4 芯屏蔽電纜
10、設備長度：（246+L）mm (L 為水位計量程)
11、平均無故障工作時間：≥8000h
12、內置存儲模塊，超低功耗，采樣時間短，非采樣時間設備進入休眠
13、貯存條件：溫度：-40~80℃；相對濕度：100%無冷凝。

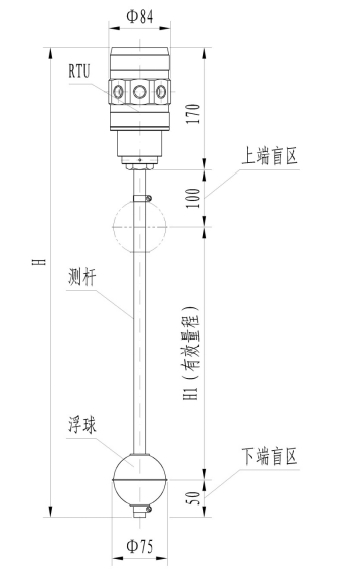

六、外形尺寸

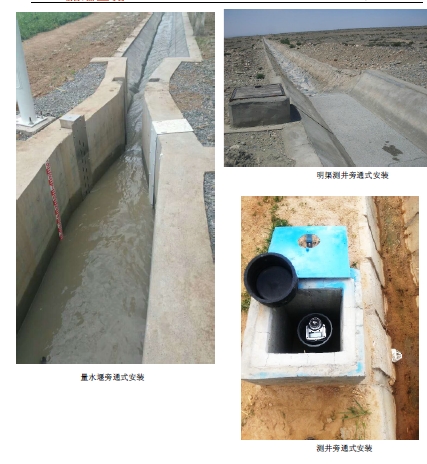

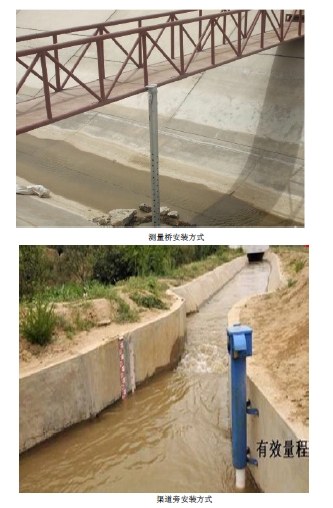

七、安裝方式
磁致伸縮式電子水尺建議安裝在內徑在80mm以上的水位標尺測量筒或鋼管筒內（在測量筒底部或側面打上孔），也可利用現有的測井、水渠側壁、閘門側壁、橋樁或水尺等，將本產品安裝于相應的可固定直立壁面上。

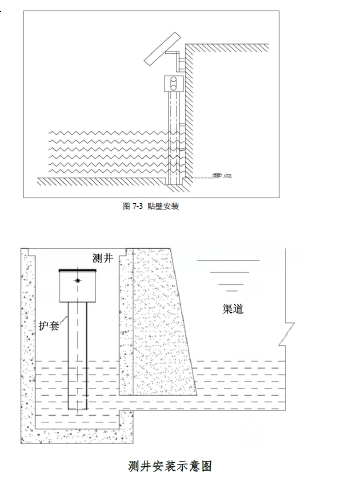

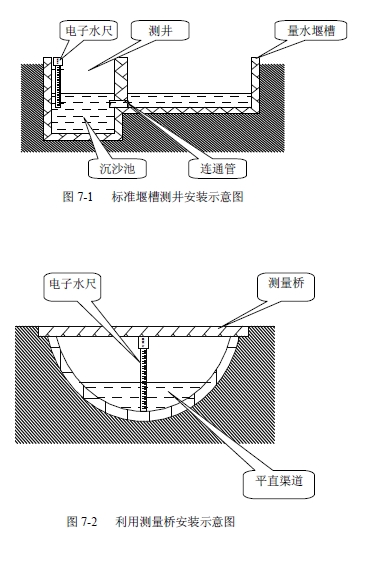

安裝示意圖如下：
