BRL系列雷達物位計

更新:2015-10-30 15:50:13      點擊:
  • 產品型號:   BRL

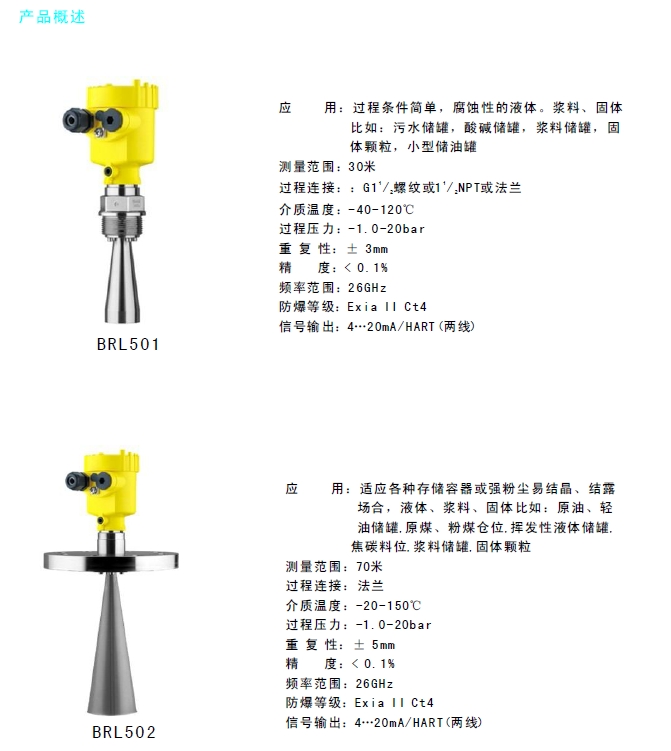

  • 產品描述

    BRL系列雷達物位計是一款采用26GHZ發射頻率的高頻雷達,波束角小,能量集中,具有更強抗干擾強,大大提高了測量精度和可靠性測量距離最大70米,可用于測量液、固、粉等物態介質的物位。...

產品介紹
    BRL系列雷達物位計是一款采用26GHZ發射頻率的高頻雷達,波束角小,能量集中,具有更強抗干擾強,大大提高了測量精度和可靠性測量距離最大70米,可用于測量液、固、粉等物態介質的物位。
   廣泛應用于各種存儲罐、中間緩沖罐或過程容器以及各種料倉的物位測量,輸出標準的4~20mA模擬信號,用于遠程控制。

工作原理

    高頻微波脈沖通過天線系統發射并接收,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下,存在虛假回波,用最新的微處理技術和調試軟件也可以準確的識別出物位的回波。

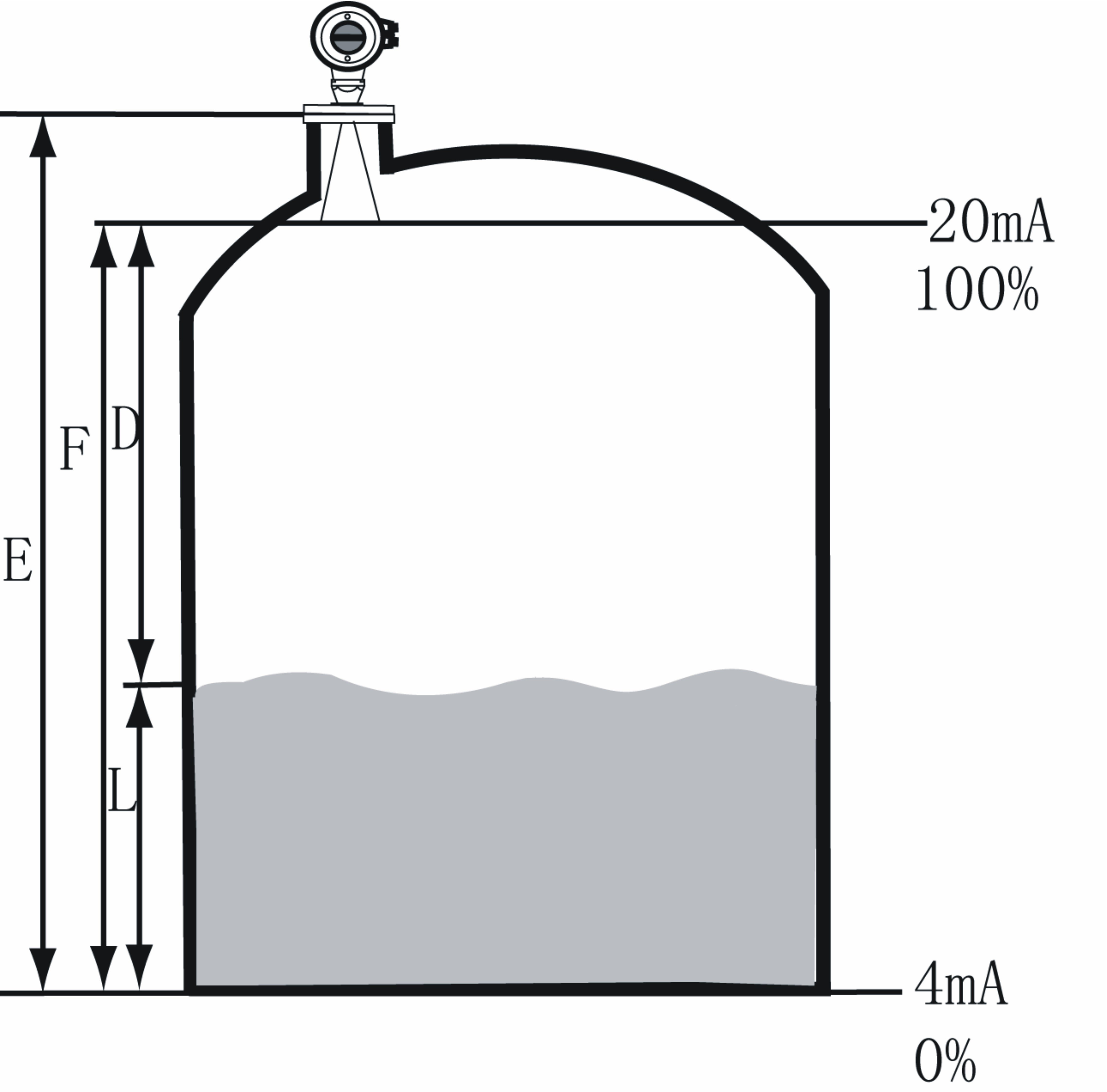

    天線接收反射的微波脈沖并將其傳輸給電子線路,微處理器對此信號進行處理,識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比: D=C×T/2    (其中C為光速)因空罐的距離E已知,則物位L為:   L=E-D。
    通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。
特性與優勢

            ◆采用先進的非接觸式測量
            ◆測量液體、固體、粉狀介質的物位
            ◆不受噪音、蒸汽、粉塵、真空等工況影響
            ◆不受介質密度、粘稠度和溫度的變化的影響
            ◆測量范圍0~70m 分辨率1mm,測量精度高
            ◆過程壓力可達40bar,過程溫度可達250℃
            ◆波束角小,能量集中,具有更強抗干擾能力
            ◆天線尺寸小,便于安裝和加裝防塵罩等天線防護裝置
            ◆測量盲區更小,對于小罐測量也會取得良好效果
            ◆波長更短,對于小顆粒物質的料位測量更適合

技術數據

            基本參數       工作頻率:26GHz
                               波 束 角:19°  DN40法蘭
                                             15°  DN50法蘭
                                             10°  DN80法蘭
                                             8°   DN100法蘭
                               測量范圍:0~70m
                               重復性  :±3mm
                               分辨率  :1mm
                               采樣    :回波采樣55次/s
                               響應速度:>0.2s(根據具體使用情況而定)
                               電流信號:4~20mA
                               精      度:<0.1%

            通訊接口           HART通訊協議
            天線材質:         316不銹鋼
            天線尺寸:         標準1.5"(40mm),2"(50mm) 3"(75mm) 4"(95mm)
                                  喇叭可選100mm喇叭延長
            過程連接          BRL501  :G11/2A或11/2NPT 法蘭DN50、DN80、DN100、DN150、DN200
                                  BRL502:法蘭DN50、DN80、DN100、DN150、DN200、DN250

            電源               電源:24V DC(+/-10%),波紋電壓:1Vpp
                                 耗電量:max22.5mA

            環境條件         溫度:-40℃~70℃
                                過程壓力:最大到4MPa

            防爆認證        Exia  II C T4

            外殼保護等級  IP67
            兩線制接線     供電和信號輸出共用一根兩芯導線
            電纜入口        2個M20*1.5或2個1/2NPT(電纜直徑5~9mm)


產品說明書下載:
